Hur man väljer TPE för sprutgjutning: Viktiga faktorer, materialval och processeringsöverväganden
I mitt förra inlägg gick jag igenomvad TPE egentligenär ochvarför den smälter och omformas som ett plastmaterialistället för att härdas som gummi. Den frågan besvarar vad TPE är. Men den ger inget svar på hur man väljer rätt grad när en detalj ska bearbetas i en riktig form, på en riktig produktionslinje och med en riktig deadline.
Att välja TPE för sprutgjutning börjar med delens funktion, inte med materialets datablad. Anpassa hårdhet, flöde och termiska egenskaper till formen, processcykeln och driftsförhållandena. Gör denna anpassning rätt, så blir detaljen jämn, stark och klar för nästa arbetsstation.
Den där tanken – att anpassa materialet till just den specifika användningen – ligger bakom varje val jag presenterar nedan. Den förklarar också varför två produkter som tillverkats av samma TPE-klass kan uppvisa så olika egenskaper när de väl har lämnat formen.
Varför är TPE ett föredraget material för sprutgjutningsapplikationer?
En styv plastdel spricker vid upprepad böjning. En härdad gummidel kräver ett separat härdningssteg och kan inte enkelt slipas om. Inget av dessa passar för varje konstruktion på min arbetsbänk.
TPE föredras vid formsprutning eftersom det kan bearbetas på vanliga utrustningar för termoplastiska material, hoppar över vulkaniseringssteget och gör att ett mjukt TPE kan binda direkt till en hård plast i en enda processcykel. Det förkortar cykeltiden, minskar behovet av eftermontering och möjliggör återanvändning av avfall i produktionsprocessen istället för att slänga det i soporna.
De flesta plastfabriker äger redan utrustning för sprutgjutning. En TPE-sort som kan processas på samma utrustning eliminerar behovet av en separat gummipress eller härdningsugn.TvåskottsgjutningDet gör det möjligt för en butik att binda fast ett mjukt TPE-grepp på ett styvt handtag i en enda processcykel, istället för att sätta ihop två delar för hand i efterhand. Detta är en av de viktigaste anledningarna till att inredningsavdelningar inom bilindustrin väljer TPE för tätningar och grepp: färre delar, färre skruvar och bultar, och mindre risk för felaktiga komponenter. Även återbearbetning spelar roll. Löpare och avstyrda delar kan ofta återföras till hopparen, såvida materialet och processen tillåter det, vilket sänker materialkostnaden per del. På Yudahang är detta vanligtvis den första frågan jag ställer till en kund: Behöver din konstruktion verkligen två separata delar, eller kan TPE låta dig formgjuta allt som en enda del?
Vilka egenskaper bör du beakta när du väljer TPE-pellets för sprutgjutning?
Hårdhet i sig själv säger nästan ingenting om hur en TPE-pellet kommer att bete sig när den väl är inne i din form.

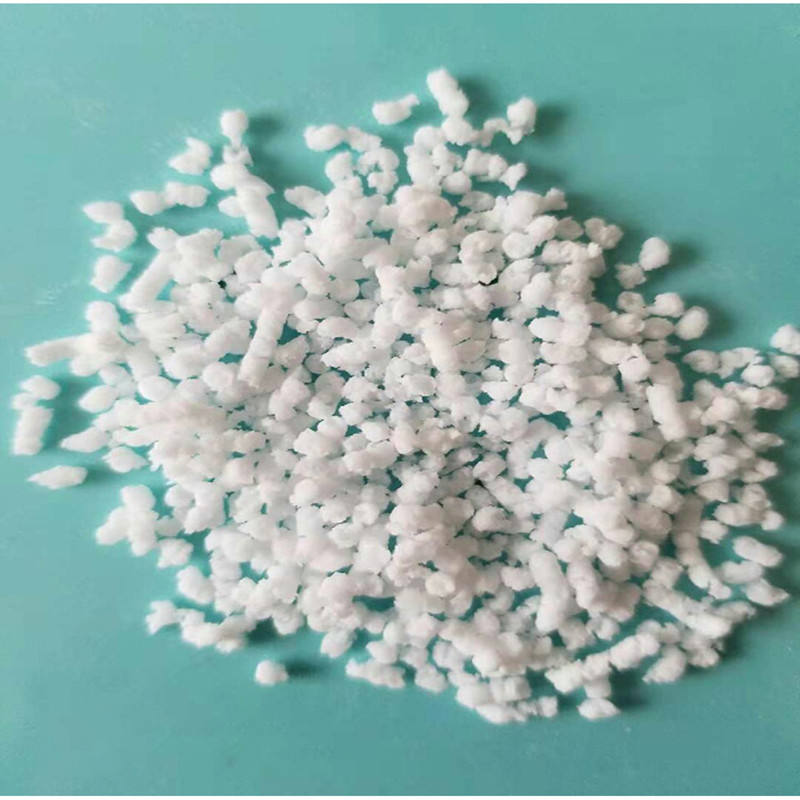

När du väljer TPE-pellets, kontrollera hårdheten, smältflödeshastigheten, drag- och rivhållfastheten, kompressionsförskjutningen samt bindningskompatibiliteten med ditt substrat. Varje egenskap hör samman med en annan felmodus, så om du hoppar över någon av dem kommer det vanligtvis att uppdagas senare i form av en garantiklage – inte som ett laboratorieresultat.
Jag grupperar dessa egenskaper i tre kategorier: känsla, flöde och passform. Känsla omfattar hårdhet och elasticitet, vilka avgör hur delen uppför sig i handen eller under en tätning. Flöde omfattarsmältflödeshastighetoch viskositet, som avgör om pelletsen fyller en tunn vägg eller en lång sprutkanal utan kortslutningar. Passformen omfattar vidhäftning, kemisk beständighet ochkompressionsuppsättning, som avgör om delen fortfarande fungerar efter månader ute i fältet, inte bara direkt från formen. Så här brukar jag bryta ner det för en kund:
| Fastighet | Vad det berättar för dig | Varför det är viktigt |
|---|---|---|
| Hårdhet (Shore A/D) | Känslan av mjukhet och grepp | Passar för ergonomi och tätningstryck |
| Smältflödeshastighet | Hur lätt det fyller formen | Förhindrar kortskott och svetslinjer |
| Kompressionsuppsättning | Återhämtning efter hållande belastning | Håller tätningar och packningar tätta över tid |
| Bindningskompatibilitet | Adhesion till det styva substratet | Bestämmer om övermouldning verkligen håller |
Hur påverkar TPE-sprutgjutningsprocessen produktkvaliteten?
Två butiker kan använda exakt samma TPE-klass och ändå få två mycket olika delar.
Sprutgjutningsprocessen påverkar TPE-produktens kvalitet genom smälttemperatur, sprutningshastighet, packningstryck och kylingstid. Gör man något av dessa fel, kan till och med en väl vald TPE‑grad orsaka förvridning, sänkning eller sprickbildning vid nappen.
En smälttemperatur som är för låg gör att materialet blir underplastifierat, vilket leder till dålig fyllning och synliga flödeslinjer på ytan. Är temperaturen för hög kan materialet degradera, vilket försämrar rivningshållfastheten just där komponenten behöver den mest. Sprutningshastigheten påverkar hur smältfronten fyller formhålan; för snabbt kan luft fastna och orsaka brännmärken vid ventiler. Packningstryck och packningstid styr sänkningsmärken och dimensionell stabilitet när delen har svalnat. Svalningstiden är ofta det första som en verkstad förkortar för att öka cykeltiden, men om en del tas ur form för tidigt kan den ändå skeva när den lämnar formen. Jag betraktar formen och processen som en del av materialbeslutet, inte som ett separat moment som utförs i efterhand. En bra TPE-klass som bearbetas med en dålig process ger ändå en dålig detalj.
Vilka är vanliga problem vid TPE-sprutgjutning och hur kan de lösas?
Korta skott, blixtar och sänkningsmärken förekommer på nästan varje TPE-produktionslinje vid något tillfälle.
VanligtTPE-sprutgjutningProblemen inkluderar bristfälliga fyllningar, blixtljus, sänkningsmärken och dålig vidhäftning på övermouldade delar. De flesta beror på en obalans i smältflödet, felaktig formtemperatur eller ett underlag som aldrig testades för vidhäftning från början.
Korta skott indikerar vanligtvis att smältflödeshastigheten är för låg i förhållande till väggtycktheten, eller att injektionshastigheten och -trycket är inställda alltför försiktigt för den aktuella geometrin. Flash tyder på att formen inte klämmer tillräckligt hårt för materialets viskositet vid den aktuella temperaturen. Sänkningsmärken beror på svag packningspress eller en väggsektion som är för tjock för att kyla jämnt. Bindningsfel på övermouldade delar är det mest komplexa problemet: substratets yteenergi, formtemperaturen och felaktig TPE-kemisk familj kan alla orsaka att en mjuk greppskikt lossnar från en hård bas. I min egen felsökning undersöker jag material och process tillsammans innan jag lägger skulden på en av dem ensam. I de flesta fall är lösningen mindre än ett helt nytt materialval. En justering av formtemperaturen eller en liten ökning av packningstiden löser fler problem än vad många förväntar sig.
Slutsats
Att välja rättTPEFör formsprutning är det aldrig en enskild beslut. Det handlar om att anpassa materialegenskaper, formdesign och processinställningar till delens egentliga funktion – från den första sprutan på produktionslinjen till årsvis drift i fältet.
Referenser
- Osswald, T. A., och Turng, L.-S. (Red.).Handbok i formsprutning, 3:e upplagan. Hanser Publishers, 2008.
- Drobny, J. G.Handbok över termoplastiska elastomerer, andra upplagan. Elsevier, 2014.
- Holden, G., Kricheldorf, H. R. och Quirk, R. P. (red.).Termoplastiska elastomerer, 3:e upplagan. Hanser Publishers, 2004.
- Bhowmick, A. K., och Stephens, H. L. (Red.).Handbok över elastomerer, andra upplagan. CRC Press, 2000.
- ASTM International.ASTM D395-18: Standardiserade testmetoder för gummis egenskaper – Kompressionssättning.
- Rosato, D. V., och Rosato, M. G.Handbok i formsprutning. Springer, 2000.
